微机原理及其应用

分为理论课和实验课,主要学习的是 8051 单片机。

记录一些上课笔记,内容大部分和课件重合因为主要是防止上课会睡过去,然后增加一些辅助理解的东西。 点击期末复习

成绩构成

1. 绪论

mcs 51

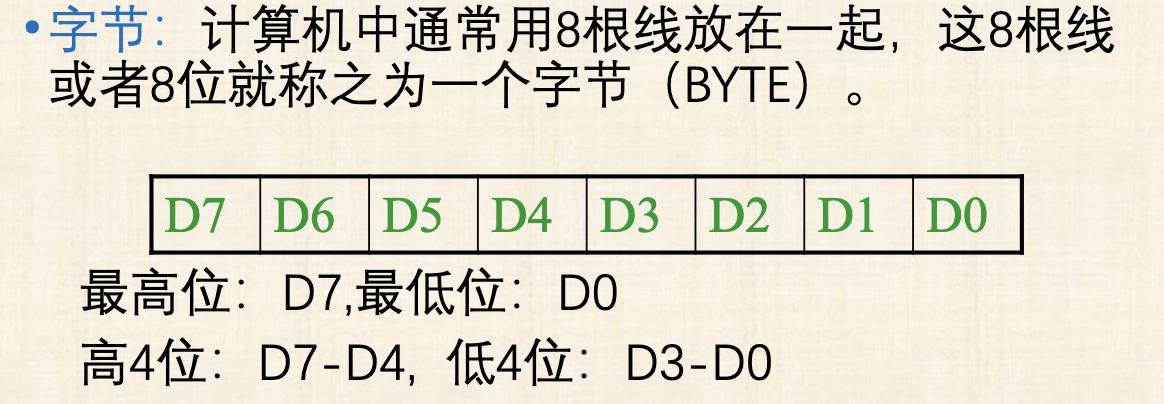

存储器: 字节 500

高四位:D7,D6,D5,D4
低四位:D3,D2,D1,D0

后续出现指令:SWAP 即交换高四位和低四位

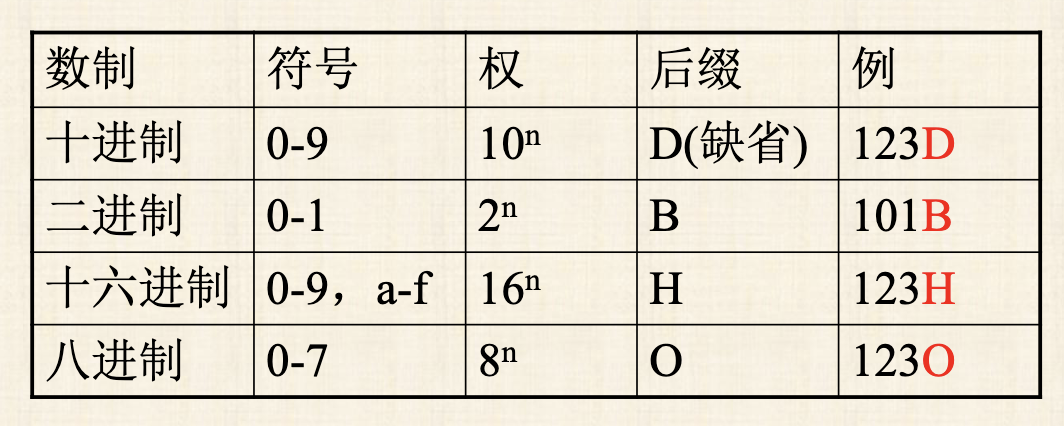

数制

500

数制转换
整数:
- 除 2 取余法 - 分解权之和法 小数:

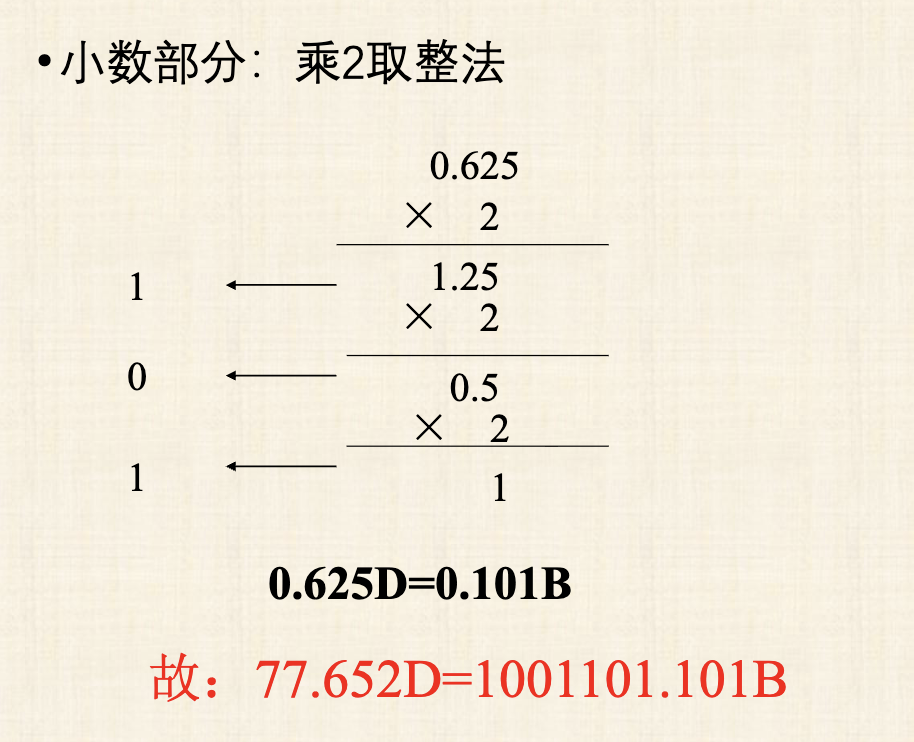

乘 2 取整,限定精度 350

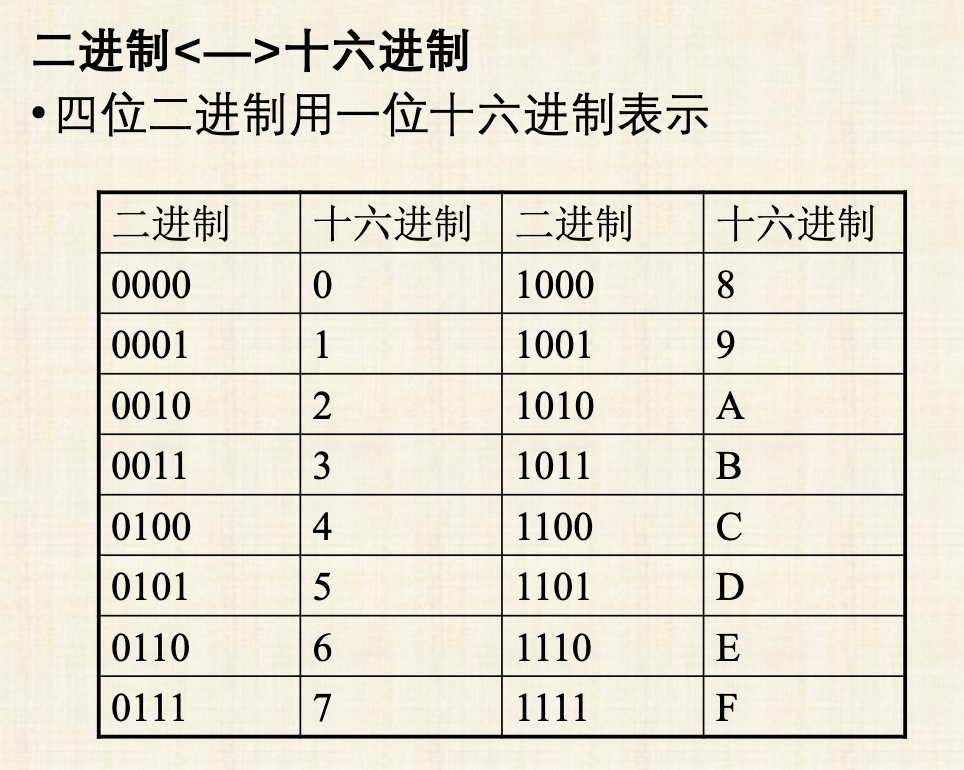

二进制转十六进制。不足四位的补 0 350

数的表示方式

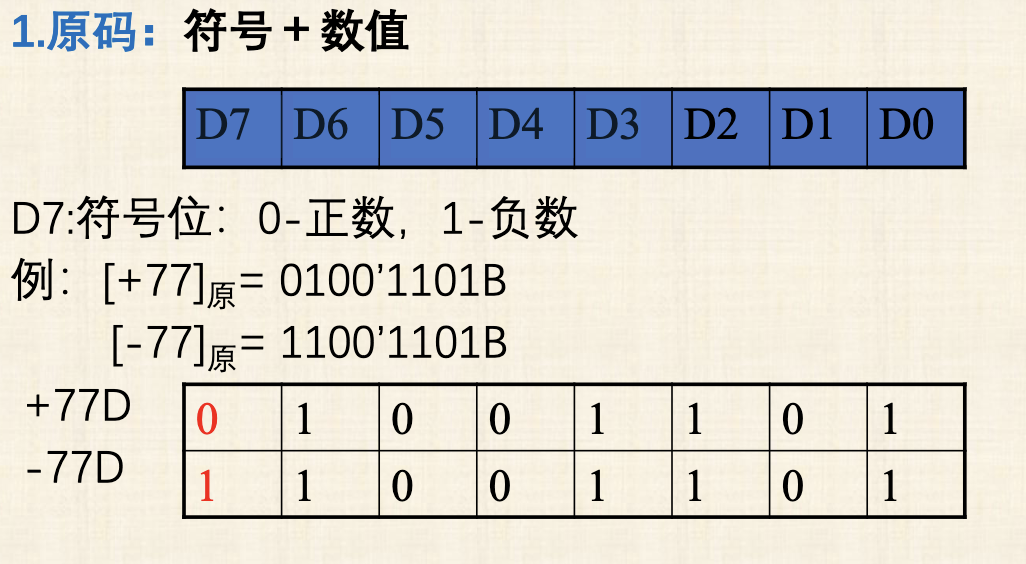

  1. 原码 400

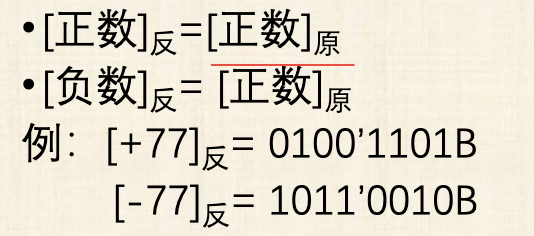

  2. 反码 主要是负数有例外 $$ [正数]_反​=[正数]_原​ $$$$ [负数]_反​=[对应正数]_原​取反​ $$ 400

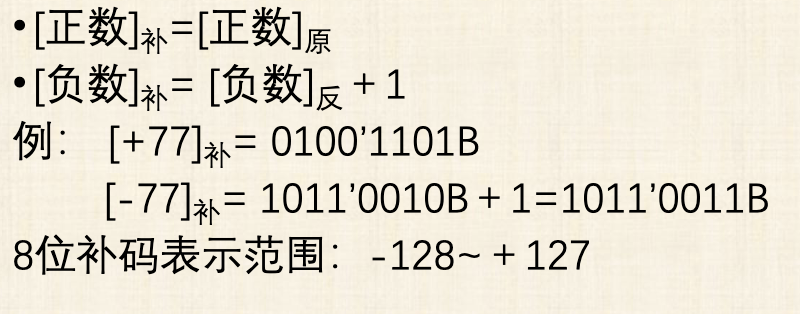

  3. 补码:计算机中用补码表示 400

字符表示:

-9➡️11110111 B➡️F7 H

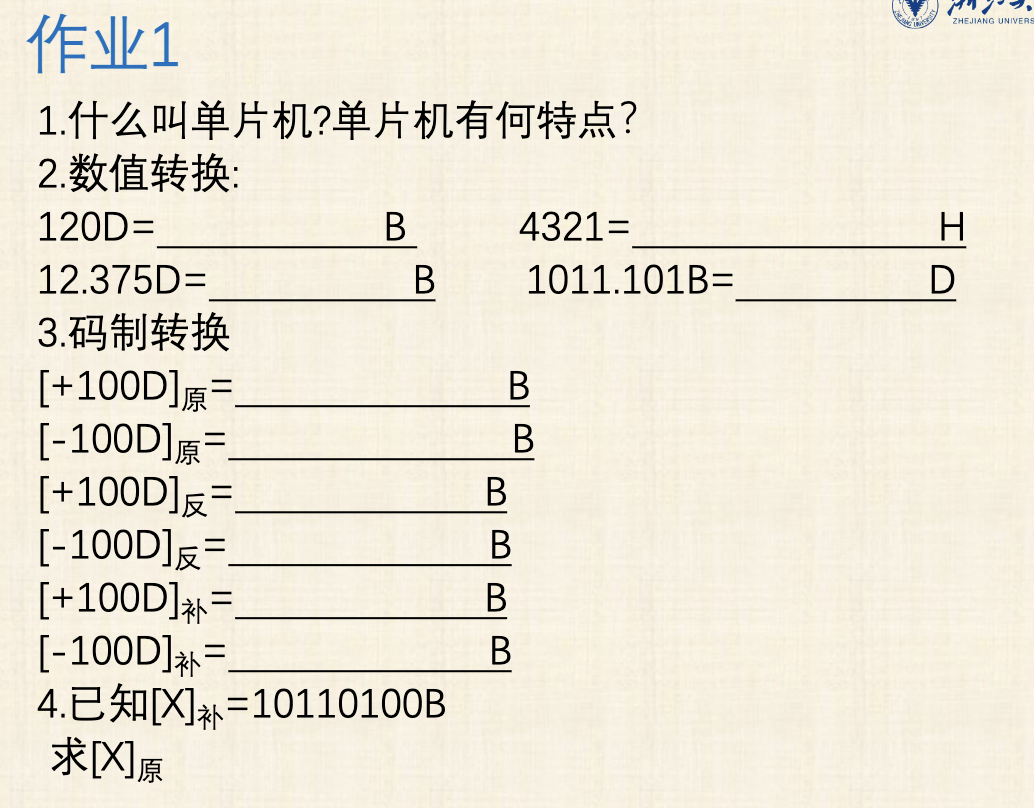

作业

500

2. MCS-51单片机结构

内部结构与外部引脚

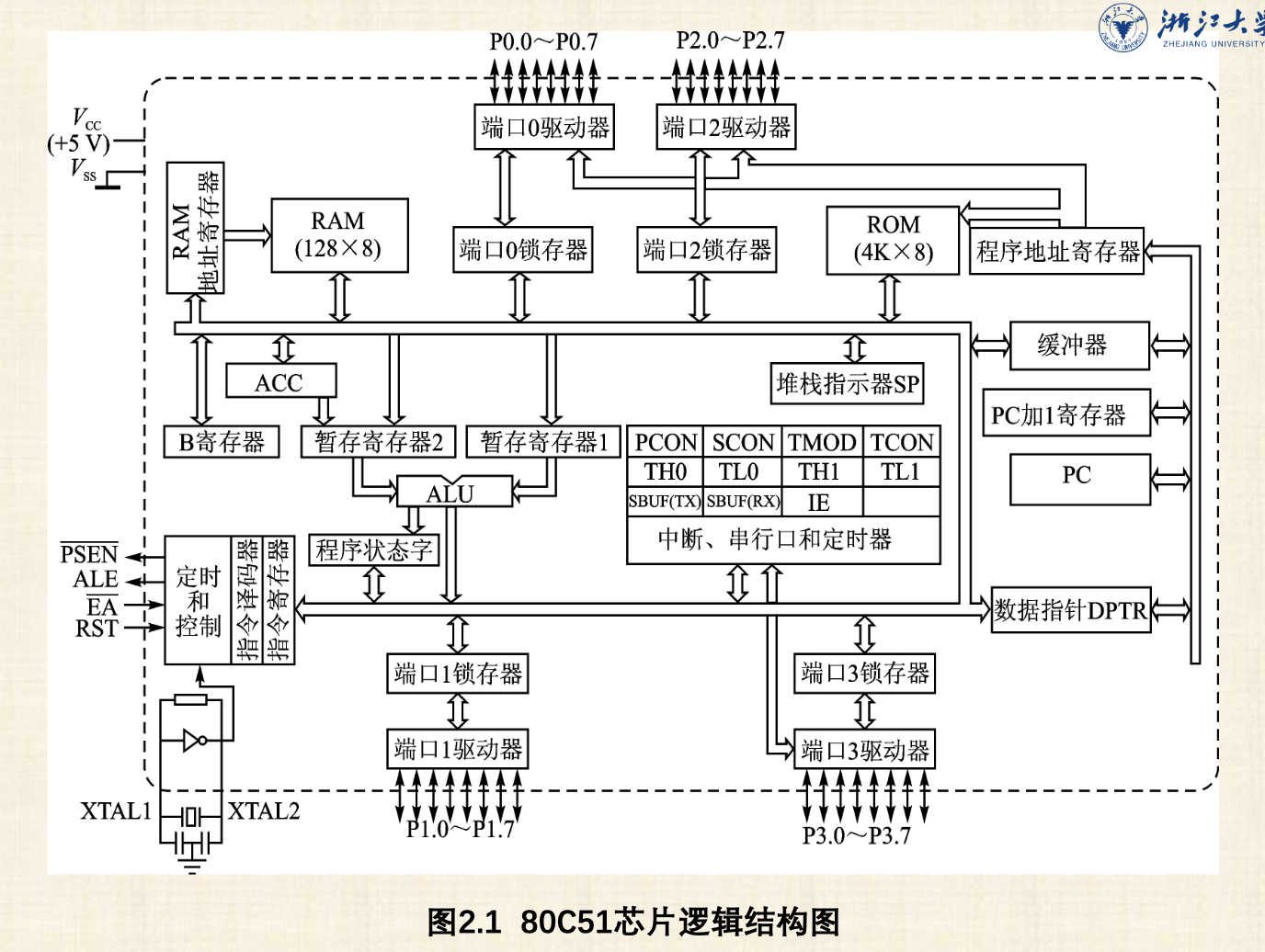

内部结构

  1. 中央处理器 CPU:8 位,运算器+控制器
  2. 内部数据存储器 RAM:128 字节,存放可读写的数据,RAM 里有很多地址
  3. 内部程序存储器 ROM:4 K,存放程序和常数
  4. 定时/计数器:2 个 16 位
  5. 并行 I/O 口:4 个 8 位 I/O 口,P0-P3,数据的并行输入输出
  6. 串行口:一个全双工的串行口,实现单片机和其他数据设备之间的串行数据传送
  7. 中断控制系统:5个中断源:2个外部中断,2个定时/计数中断,1个串行中断
  8. 时钟电路
  9. 总线

500

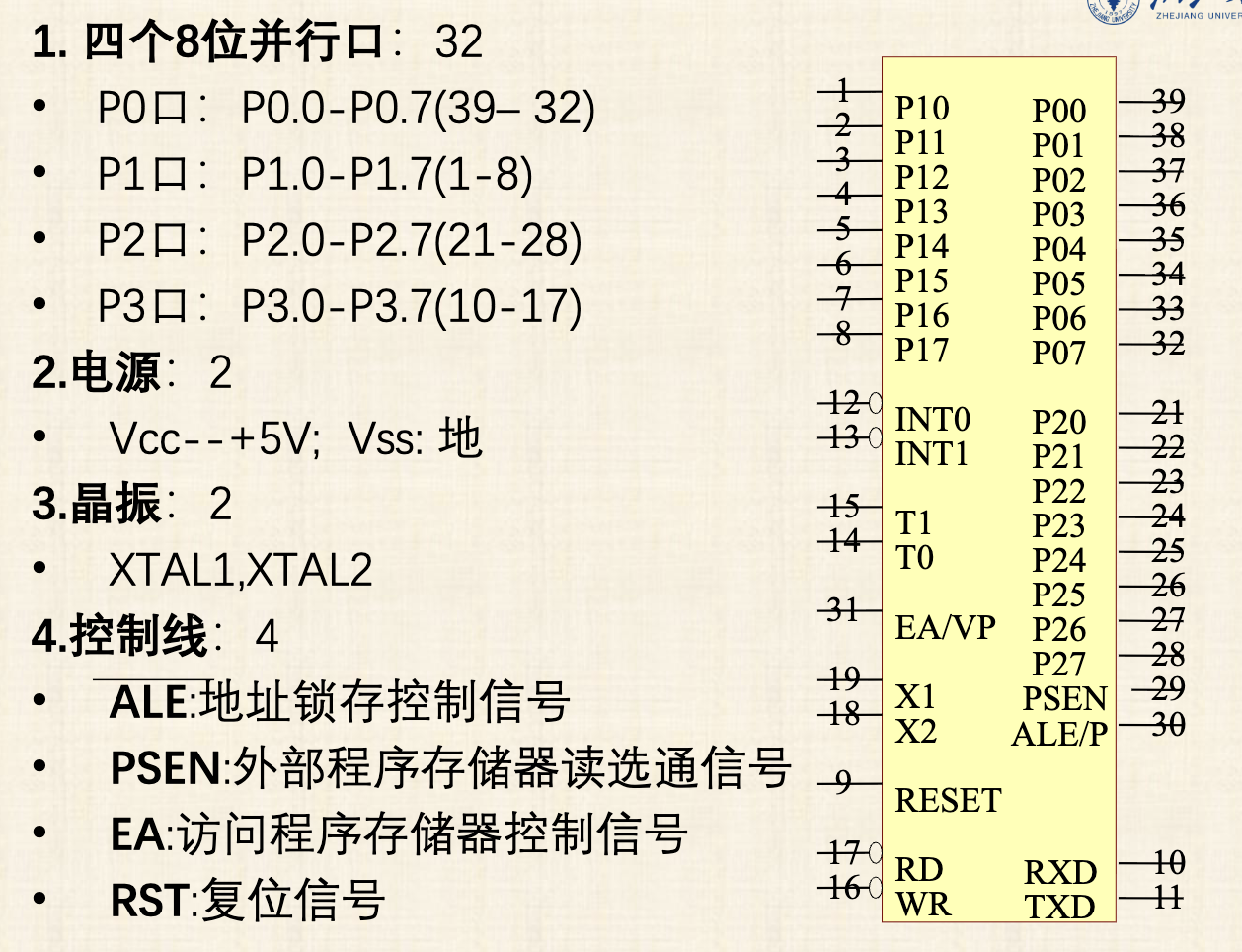

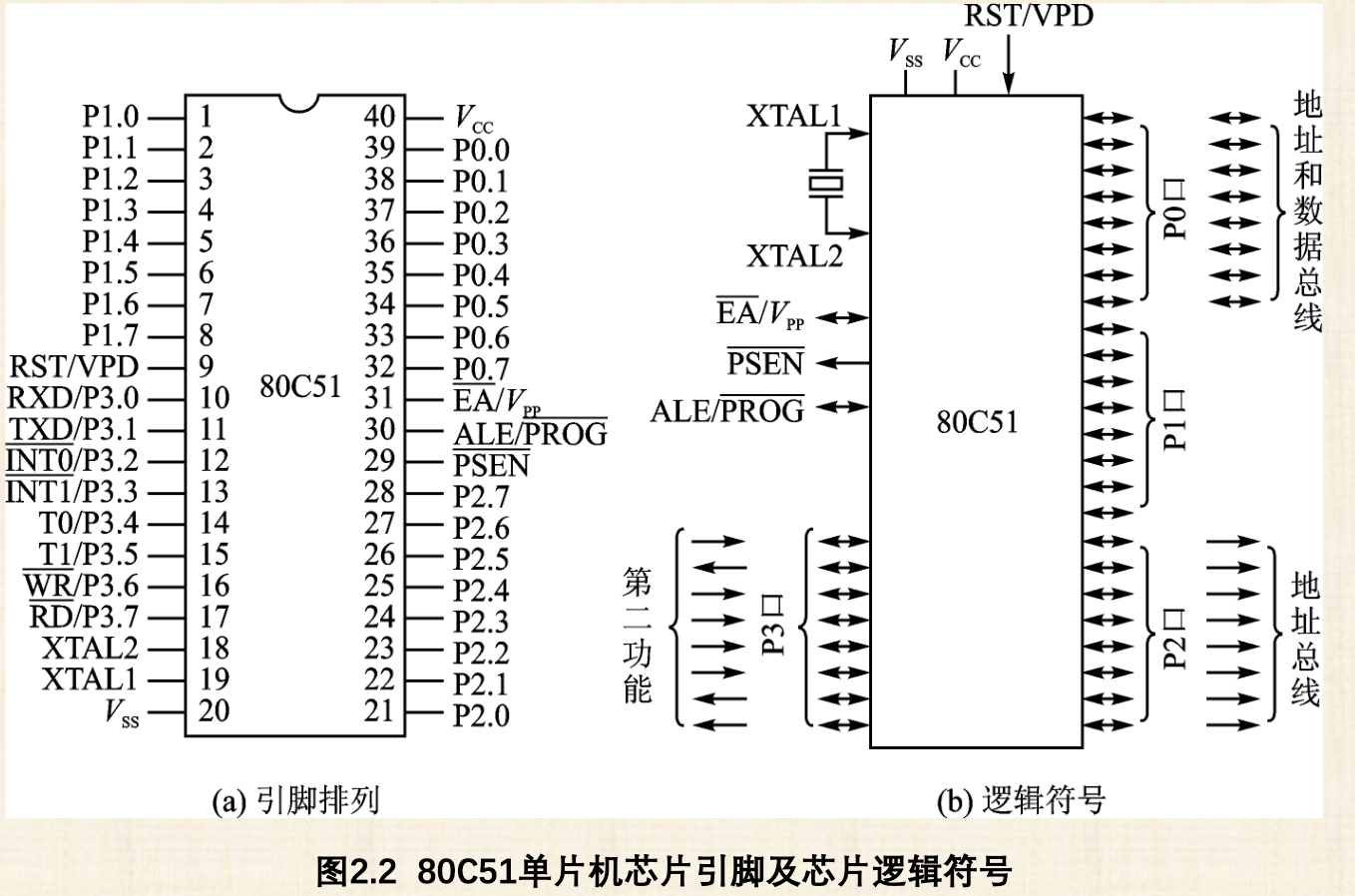

外部引脚 500

500

P3 口是分散的

控制线: ALE:区分地址信号 PSEN:控制ROM

8051内部存储器

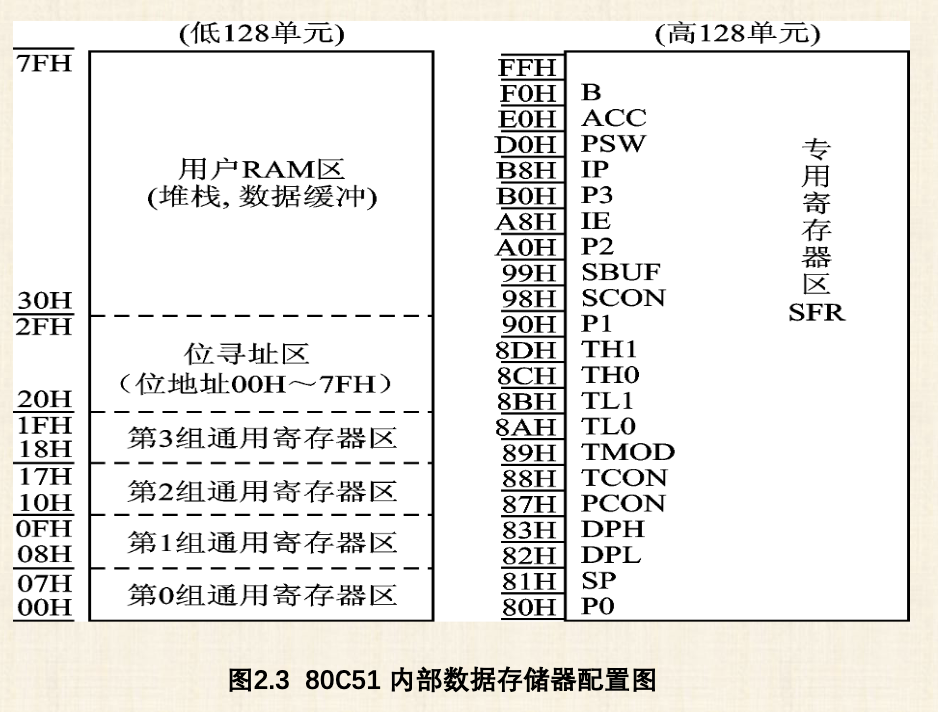

内部数据存储器 RAM

500

  1. 寄存器区:00H - 1FH 有四组寄存器区,如上图,每组都有 R0 R1 R2 R3 R4 R5 R6 R7 对应 RAM 中的地址,如第 0 组,R0➡️00H

  2. 位寻址区:20H-2FH
    500

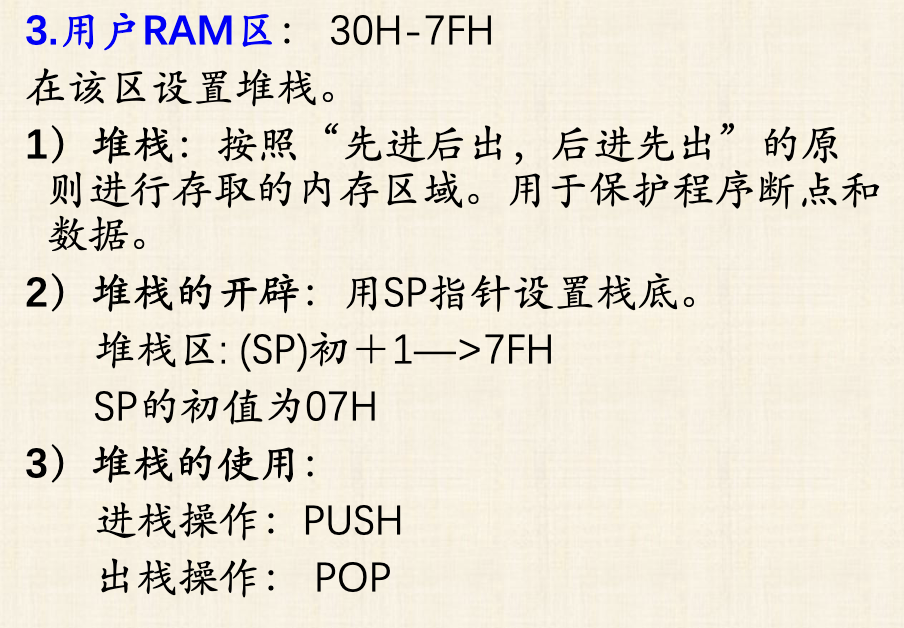

  3. 用户 RAM 区
    352
  4. 特殊功能寄存区 80H-FFH
    符号和名称要记,地址不用记

    PC:程序计数器
    16 位计数器,存放将要执行的指令的地址
    ACC:累加器, 8 位专用寄存器 按寻址方式分为: A-寄存器方式 ACC-直接地址方式 B:B 寄存器,8 位寄存器,主要用于乘除运算指令 PSW:程序状态字 > RS1 和 RS0 控制选择的寄存器区是哪一组 DPTR:数据指针 Data Pointer ,指针是存放地址的变量 SP:堆栈指针 Stack Pointer:保存栈顶地址 > SP 本身也是一个寄存器,里面放的是一个 RAM 地址

堆栈

堆栈是按照“先进后出、后进先出”原则进行存取的内存区域。存 abc 取 cba
进栈:先 SP + 1,再写数据
例:SP = 40H;A = 35H,把 A 保存到栈顶 PUSH ACC SP = SP + 1;SP = 41H RAM[41H] = 35H

POP:SP - 1 然后读数据

堆栈的作用:
1. 临时保存数据 2. 保存程序返回地址,保护程序断点和数据

内部程序存储器 ROM

通过 pc 指针读取指令代码

程序储存在 ROM 中,PC 是程序计数器 Program Counter 用来保存将要执行的指令地址,而且有自动加 1 的功能

400

R0、R1 可以作为普通的数据寄存器,也可以作为地址指针,通过@Ri 进行间接寻址
比如:

MOV R0,#30H
MOV A,@R0

指针

指针是一个里面保存“地址”的东西。

单片机并行 I/O 口

4 个 8 位并行口:P0,P1,P2,P3, 具有字节寻址和位寻址的功能。
4 个端口在结构上相同之处: P0 -- P3 都是准双向 I/0 口,作输入时,必须先向相应端口的锁存器写人 “1”。
4 个端口在结构上不同之处: P0 口无内部上拉电阻,不能提供拉电流输出, 而 P1--P3 则带内部上拉电阻,可以提供拉电流输出。当 P0 口作通用 I/0 口输出使用时,需外接上拉电阻才可输出高电平。

200200200 200

时钟与定时

时钟电路:
- 震荡电路 - 分频电路 - 晶振频率 - 外部引入脉冲信号驱动的时钟电路

CPU 时序

复位电路

  1. 功能:复位启动单片机。
  2. 复位条件:在 RST 引脚输入 2 个机器周期以上的高电平。正常工作时保持为低电平。
  3. 复位电路 330
  4. 复位操作

3. MCS-51 指令系统

标号,操作码,操作数,注释

寻址方式

寻址方式:寻找操作数地址的方法。操作数的表示方法(CPU 如何找到操作的数据?)

分类还有一些例子

  1. 立即寻址:操作数在指令中
    指令: MOV A,#20H MOV DPTR,#1234H
  2. 直接寻址:内部RAM地址在指令中(直接写地址)
    指令:MOV A,30H ➡️ A = RAM[30H]
  3. 寄存器寻址:操作数在寄存器中(写的是寄存器,比如 R0、R1)
    指令:MOV RO,#10H MOV A,R0 ➡️ A = 10H
  4. 寄存器间接寻址:操作数地址在寄存器中 指令:MOV A,@R0 假如 R0 = 30H,RAM[30H] = 66H 则 A = 66H
  5. 变址寻址:操作数地址在基址寄存器和变址寄存器中,访问 ROM 中的数据 指令:MOVC A,@A+DPTR , MOVC A,@A+PC 例:DPTR = 2000H ; A = 05H MOVC A,@A+DPTR ➡️ A = ROM[2005H]
  6. 相对寻址:转移地址(目的地址)的相对偏移量在指令中,主要用于跳转 指令: JC NEXT
  7. 位寻址:位地址在指令中,操作一个 bit 指令 MOV C,PSW.5

指令系统

符号约定

数据传送指令

  1. 以 A 为目的的操作数
    MOV A,Rn MOV A,direct MOV A,@Ri MOV A,#data
  2. 以 Rn 为目的的操作数
    MOV Rn,A MOV Rn,direct MOV Rn,#data
  3. 以直接地址为目的的操作数 MOV direct,A MOV direct,Rn MOV direct1,direct2 MOV direct,@Ri MOV direct,#data
  4. 以寄存器间接地址为目的的操作数 MOV @Ri,A MOV @Ri, direct MOV @Ri,#data
  5. 16 位数传送 MOV DPTR,#data16 eg MOV DPTR,#1234H
  6. 外部 RAM 数据传送 读取指令:MOVX A,@DPTR MOVX A,@Ri 写指令:MOVX @DPTR,A MOVX @Ri,A
  7. 程序存储器数据传送 MOVX A,@A+PC MOVX A,@A+DPTR
  8. 数据交换指令 364
  9. 堆栈操作指令组
    进栈:PUSH direct
    出栈: POP direct

例题:

  1. MOV A,R7 MOV R6,A

    注:不能直接写 MOV R6,R7,8051 不支持两个工作寄存器之间直接传送,所以要通过累加器 A 中转 $$ R7 \rightarrow A \rightarrow R6 $$

  2. MOV A,20H MOV DPTR,#0020H MOVX @DPTR,A

    注:DPTR 通常在访问外部存储器时使用,用于存放地址数据,先把内部 RAM 20H 的内容读入 A,再用 MOVX 写入外部 RAM $$ 内部RAM[20H]\rightarrow A\rightarrow 外部RAM[0020H] $$

  3. MOV DPTR,#0020H MOV A,#00H MOVC A,@A+DPTR MOV 20H,A
    $$ 程序ROM[20H]\rightarrow A\rightarrow 内部RAM[20H] $$
  4. MOV A,20H SWAP A MOV 20H,A

    注:SWAP 只能操作累加器 A,所以要先把 20H 取到 A

  5. MOV A,20H XCH A,30H MOV 20H,A

    数据交换可以使用 XCH 指令

算数运算指令

  1. 加法指令
    - 不带进位位加法:ADD A,#data(direct,Rn,@Ri)
    - 带进位位加法:ADDC A,#data(direct,Rn,@Ri)
    - 加 1 指令:INC A(Rn,direct,@Ri,DPTR) - 十进制调整:DA A
  2. 减法指令
    1. SUBB A,Rn(direct,@Ri,#data)
    2. DEC A(Rn,direct,@Ri) 减 1 指令 > 注意,SUBB 指令 A=A-操作数-Cy(PSW 程序状态字里的第一位,即进位标志位)
  3. 乘法指令:MUL AB ➡️A * B 结果:B 为高八位,A 为低 8 位

    例:

  4. 除法指令:DIV AB,A/B结果:A 为商,B 为余数

逻辑运算指令、移位指令

  1. 与指令:ANL A,Rn
    > 写出二进制进行与计算,有 0 则 0
  2. 或指令:ORL A,Rn
    > 有 1 则 1
  3. 异或指令:XPL A,Rn
    > 相同为 0,不同为 1,偶数次异或不变
  4. 累加器清零和取反:CLR A;CPL A
  5. 左移指令
  6. 右移指令

控制转移指令

1) 无条件转移指令 2) 条件转移指令 3) 子程序 ACALL;LCALL 4) 空指令 NOP

位操作指令

伪指令

告诉汇编程序汇编方法的命令,不生成机器代码。

汇编起始地址

数据传送指令

这里的 5.2 要好好考虑一下

总结整理

汇编的指令硬记有点抽象,这里整理一下这些指令的完整名称还有功能、条件,这样方便记忆:

4. 汇编语言程序设计

4.1 顺序程序设计

例题

3 字节无符号数相加,其中被加数在内部 RAM 的 50H、51H 和 52H 单元中;加数在内部 RAM 的 53H、54H 和 55H 单元中;要求把相加之和存放在 50H、51H 和 52H 单元中,进位存放在位寻址区的 20H 位中。

ORG 0000H

MOV R0,#52H \\存放地址
MOV R1,#55H

; 第一步:最低字节相加
MOV A,@R0  \\寄存器间接寻址
ADD A,@R1
MOV @R0,A

DEC R0
DEC R1

; 第二步:中间字节相加
MOV A,@R0
ADDC A,@R1
MOV @R0,A

DEC R0
DEC R1

; 第三步:最高字节相加
MOV A,@R0
ADDC A,@R1
MOV @R0,A

; 第四步:保存最终进位
CLR A
ADDC A,#00H
MOV R0,#20H
MOV @R0,A

SJMP $
END

三字节数 123456H
加法运算要用累加器 A,A 是八位累加器,进位会放到 Cy 位中 ADD 是不带进位的加法,ADDC 是带进位的加法 STMP $ 如果没有这个指令,cpu 会读取 rom 中程序单元之外的代码,不会停下来

4.2 分支程序设计

  • 采用条件转移指令:
  • 二分支

例题

假定在外部 RAM 中有 ST1、ST2 和 ST3 共 3 个连续单元,其中 ST1 和 ST2 单元中存放着两个无符号二进制数,要求找出其中的大数并存入 ST3 单元中。

START:
    CLR C
    MOV DPTR,#ST1
    MOVX A,@DPTR \\访问外部存储器
    MOV R2,A

    INC DPTR \\+1指令
    MOVX A,@DPTR

    SUBB A,R2 \\做差比较
    JNC BIG1  \\判断Cy位,为0则跳转BIG1

    XCH A,R2  \\不为0,则借位,ST2小于ST1,字节交换

BIG0:
    INC DPTR  \\+1变成ST3
    MOVX @DPTR,A
    RET

BIG1: \\无借位,ST2大于ST1
    MOVX A,@DPTR
    SJMP BIG0

外部存储用 MOVX DPTR 访问外部数据存储器 用 SUBB 判断正负的原理其实是看 Cy 位,会不会借位

多分支程序设计

不能用 SUBB,因为不需要借位, cy 位始终为 0

先画流程图再编写程序 306

程序: 313

        MOV A,R2
        JNZ L1

        MOV R3,#0
        SJMP L3

L1:     JB ACC.7,L2
        MOV R3,#1
        SJMP L3

L2:     MOV R3,#0FFH \\-1补码

L3:     SJMP L3
        END

4.3 循环程序设计

例题

4.4 子程序设计

282

390

为什么能延时 \(机械周期 T_机=12 震荡周期=2*10^{-6}\)

4.5 查表程序设计

4.6 运算程序

例题

实现双字节数乘法

晚上把这个程序再写一下

DBMUL: MOV A,R3
    MOV B,R7
    MUL AB
    XCH A,R7
    MOV R5,B
    MOV B,R2
    MUL AB
    ADD A,R5
    MOV R4,A
    CLR A
    ADDC A,B
    MOV R5,A
    MOV B,R3
    MUL AB
    ADD A,R4
    XCH A,R6
    XCH A,B
    ADDC A,R5
    MOV R5,A
    MOV F0,C
    MOV A,R2
    MUL AB
    ADD A,R5
    MOV R5,A
    CLR A
    MOV ACC.0,C
    MOV C,F0
    ADDC A,B
    MOV R4
    RET

把位扩展成字节 MOV ACC.0,C

4.7 综合程序设计

例题

把内部 RAM 中起始地址为 inbuf 的数据串传送到外部 RAM 以 outbuf 为首地址的区域,发现“$” 字符的 ASCII 码停止传送,数据串最大长度为 32 字节。 1)循环程序包含分支程序。 2)计数循环,采用间接寻址。

晚上研究一下

inbuf

只有 R0,R1 能存放地址,R7 不行

例题

在 P1.0 引脚输出 1HZ 方波信号

    ORG 0000H
LOOP:MOV R1,#100;100次为5ms
WAIT:LCALL DELAY
    DJNZ R1 WAIT
    CPL P1.0;取反
    SJMP LOOP

CPL 取反指令

4.8 C51 程序设计

data、bdata、idata:内部 ram

特殊功能寄存器

sfr

5. MCS-51 内部资源

中断系统

中断:由外设向CPU提出请求,在满足一定条件下,CPU暂停现有程序的运行,而去运行中断服务程序(中断子程序),执行结束后返回原先的程序继续运行。

Q:为什么串口是用软件清除

INT0: P3.2 外中断 INT1:P3.3 外中断

  1. 定时器控制寄存器 TCON
  2. 串行口控制寄存器 SCON
  3. 中断允许控制寄存器 IE
  4. 中断优先级控制寄存器 IP

中断程序设计

入口地址 主程序 中断子程序

Q:为什么 SETB EX0 和 SETB EA 不写到一起:因为初始化的时间长 Q:RETI 返回到哪条指令:回到 WAIT,WAIT 指令一直在循环,中断回到之前断开的位置

;尝试写一下,看一下实验箱晶振频率

定时计数器

5.2.1 定时计数器组成

2 个 16 位定时计数器:\(T0、T1\)

定时方式
计数方式

脉冲的输入:T0:P3.4 ;T1:P3.5

5.2.2 定时器控制寄存器

TCON

5.2.3 定时器方式选择寄存器

定时常数计算 $$ t=(2^n-X)*12/f_{osc} $$ - t:定时时间 - n:计数器的位数 - fosc:晶振频率

把例题看懂

查询方式要消耗大量 cpu 资源,中断方式的 cpu 利用高

串行口

1个全双工的异步串行口(UART)

串行通讯:数据按位传送,使用数据线少

数据格式

D0 前面这里有一个低电平是起始位,S 是停止位,S 后面的高电平是空闲位

波特率(BPS):串行通讯中,每秒钟传送二进制数码的位数(9600、115200...etc)

通讯形式:

半双工只有一条数据线 全双工有两个,TX、RX

5.3.2 MCS-51 串行口

串行口引脚 RXD:P3.0
TXD:P3.1

串行控制寄存器

SCON:98H 在这个地址来控制串行通信方式

方式 1:数据位数为 8 位,波特率可变 方式 2:数据位为 9 位

SM2 会影响通讯,进行数据筛选

电源控制寄存器

PCON:87H

波特率设计

方式 1、3

think

我觉得难的是记住地址,以及里面位的作用

P3.2 是 P12 引脚 INT0,可以写中断

Q:如何通过串行口实现单片机多机通讯 A:主机+从机

这里利用的就是之前 SM 位的设置来建立 1 对 1 通信

6. 单片机系统扩展

这一部分还是看智云吧

6.1 总线扩展

6.1.2 地址编码技术

  1. 线选法
  2. 译码法

地址计算:

数据存储器扩展

静态 RAM

外部 I/O 口扩展

具体的老师都跳掉了

键盘接口

  • 独立式键盘:n
  • 行列式键盘:2 根号 n + 1?\(2\sqrt{n} + 1\)

去抖动:延时 10-20ms 进行再次扫描

LED 显示接口

数码管显示的话推理一下

静态显示方式

动态显示方式

A/D 接口

D/A 转换器
